自愈式低压并联电容器

◇  主要用途与适用范围

自愈式低压并联电容器适用于频率50Hz或60Hz低压电力系统，主要用于提高功率因数，减少无功损耗，改善电压质量等，是国家大力推荐使用的最佳节电产品。

执行标准：GB/T 12747-2017；IEC60831：2014

◇  工作条件

电容器从电源切除后一定要保证电容器剩余电压降至10%额定电压才允许再次投入，通常情况这个时间约需180s，所以控制器要选用带有切除后，再投入有再投锁定时间功能的控制器。如果采用一般控制器，要另装快速放电设施。对于采用等电位投切开关的可以不受此限。

海拔高度不超过2000m。

环境温度类别-25/C，最低温度-25℃，最高温度C类（最高不超过50℃，24小时内温度平均值不超过40℃，一年内温度平均值不超过30℃）。电容器应保证在良好通风条件下工作，不允许在密闭不通风环境下工作。

◇  技术参数

额定电压：230V，400V，450V，480V，525V，690V，750V，1200V，其他电压可特殊订货。

额定容量：0.4～0.69kV的1～60kvar，其他电压等级的容量另定。

额定频率：50Hz或60Hz。

容量允差：-5%～+10%。

损耗角正切值：20℃时tanδ≤0.001。

耐电压：极间2.15倍额定电压5秒钟，极壳间2Un+2kV或3kV，取较高方，10秒，无永久击穿或闪络。

最高允许过电压：1.1倍额定电压时，每24小时中不超过8小时；1.15倍额定电压时，每24小时中不超过30分钟；1.2倍额定电压时，不超过5分钟；1.3倍电压时，不超过1分钟。

最大允许电流：允许电流不超过1.3倍额定电流下运行。过渡过电流，考虑过电压，电容正偏差以及谐波的影响，过渡过电流最大不超过1.43倍额定电流。

接法：△角接，Y星接，Y-星接中性点引出，|||三节段式，单项式等各种接法，其他接法根据用户需要商定。

自放电性能：电容器断电后3分钟剩余电压从Un降至50V以下。

符合标准：GB/T12747-2017，IEC60831：2014。

◇  产品特点

体积小、重量轻、安装方便

损耗低、发热少、温升低、节能效果佳。

自愈性能好，可靠性高、使用寿命长

内装自放电电阻和保险装置，安全性高

干式结构、不漏油、安全环保无污染

特制金属外壳、耐腐蚀、美观牢固

◇  订货须知

电容器额定电压的选用一定要根据网路电压，并且考虑电容器的投入会抬高电压。往往网路实际电压会高于网路标称电压很多。电容器电压等级的选用至少比网路标称电压高5%，例如380V电网至少用400V的电容器，660V电网至少用690V的电容器。尤其当电容器回路串有电抗器时，电容器端子上的电压会随所串电抗器的电抗率而相应提高，此时电容器额定电压应根据所串电抗率计算后确定。电容器额定电压的选择也不能一味追求选得越高越好，电压选高了而实际使用电压又较低时将造成电容器的实际输出容量大为下降。

电容器不能用实测电流大小来判断电容器是否合格。应该以微法表测量电容器的电容值来判断。三相电容器：其任意两个端子之间电容实测值应为电容器铭牌标注总电容值的二分之一，其误差在-5%~+10%以内。单相电容器：两个端子之间的电容实测值应为电容器铭牌标注总电容值，其误差在-5%~+10%以内。

本公司为温度类别C类电容器，其最高环境温度不超过50℃，24小时内平均温度应不超过40℃，一年内平均温度应不超过30℃。

电容器是谐波的低阻抗通道，在谐波下大量谐波注入电容器，使电容器局部放电性能下降并且过电流过电压，电容器还会使谐波放大甚至发生谐振，危机电网安全，并使电容器寿命大大下降。尤其是金属化电容器，由于其结构特点最怕谐波，所以在谐波大的场合，电容器一定要在串抑制谐波电抗器下使用。在国外发达国家几乎很少看到不串抑制谐波电抗器使用的。整流设备，中频炉，电弧炉，电力电子装置（变频调速机、可控硅调压、可控硅控制设备、逆变电流、变频及感应加热场合），磁性铁芯设备（变压器、工频感应炉，电焊机、劣质电动机）都是谐波发生源。

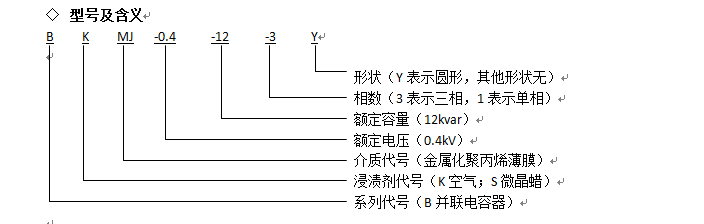

订购电容器时一定要按电容器型号标注方法正确订购。例如380V网路容量15kvar三相BSMJ电容器，订货时应选型号BSMJ0.4-15-3。

电容器再投入需剩余电压降至10%Un以下，断开电源5min后进行短路放电才能触及或测试，以防人身触电或损坏测试设备。

轻负荷时，即变压器处在空载或轻载时，一定要把电容器切除，不允许在未采取任何措施下投入电容器，严重时会发生谐波放大，损坏电容器甚至烧毁变压器。

电容器呈容性。当与电网感性负载相连时，容性和感性这两个参数在某一巧合时会发生谐波，这是使用电容器时必须有所估计的，电容器装置各分组容量设计必须事先进行谐振验算，避开谐振点。

当电容器与电动机作固定连接时（俗称就地补偿），电容器的容量选择一定要使其电流小于电动机励磁电流的0.9倍（对于电动机停止时无惯性的特殊设备可以不按此列）。

当电动机装有Y/△启动装置时，就地补偿电容器应按特定接法才能使用，简单地并接在电动机上是错误的。

功率因数控制型控制器在轻负荷投入较大容量电容器时易发生投切振荡，所以控制器应选择不会发生投切振荡的无功电流或无功功率型控制器。

电容器只允许直立安放使用，不允许卧放使用。

选用断路器做保护时，应按电容器额定电流的1.5倍选择，瞬动电流整定值10ln，严禁操作断路器进行电容器分合闸。
